Rentadora plana d'acer inoxidable
video

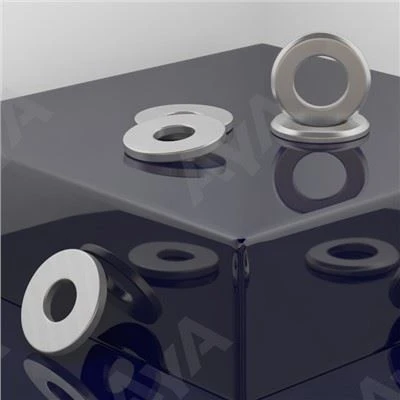

Rentadora plana d'acer inoxidable

Rentadora plana d'acer inoxidable

Estàndard: DIN 125-2

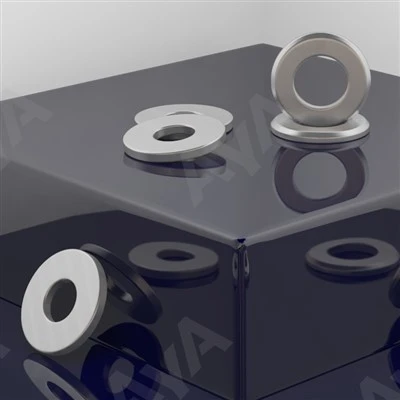

Productes bàsics: rentadora plana SS
Material: acer inoxidable
Grau: Grau A
Diàmetre: Φ1.7,Φ1.8,Φ2.2,Φ2.5,Φ2.7,Φ2.8,Φ3.2,Φ3.7,Φ4.3,Φ5.3,Φ6.4,Φ7.4,Φ8.4,Φ10.5,Φ13,Φ15,Φ13,Φ12.
Φ25,Φ27,Φ28,Φ29,Φ31,Φ33,Φ34,Φ36,Φ37,Φ39,Φ40,Φ41,Φ43,Φ46,Φ50,Φ52,Φ54,Φ57,Φ58,Φ60,Φ62,Φ66,Φ70,Φ74,
Φ78,Φ82,Φ87,Φ93,Φ98,Φ104,Φ109,Φ114,Φ119,Φ124,Φ129,Φ134,Φ139,Φ144,Φ149,Φ155,Φ165
Acabat: llisa / brillant / zincat
Per a la mida del fil: M1.6, M1.7, M2, M2.3, M2.5, M2.6, M3, M3.5, M4, M5, M6, M7, M8, M10, M12, M14, M16, M18, M20, M22, M24, M26, M23, M27, M27
M33,M35,M36,M38,M39,M40,M42,M45,M48,M50,M52,M55,M56,M58,M60,M64,M68,M72,M76,M80,M85,M90,M95,M100,M105,M110,M115,M120,
M125,M130,M135,M140,M145,M150,M160
Classe de propietat: 300HV(HV300-400)
MOQ: 1000 kg
Termini d'execució: 30 a 60 dies

Introducció al producte



product-1200-450

Com a proveïdor global de solucions de fixació personalitzades, el procés de servei d'AYA també està tan a prop dels clients com els productes d'AYA. Des de la descripció de les necessitats fins als serveis de seguiment, AYA no escatimarà esforços per ajudar els clients a resoldre els problemes de fixació que sorgeixin, per eliminar la preocupació dels clients.



DESCRIPCIÓ DEL PRODUCTE






nom del producte Rentadora plana d'acer inoxidable
Material

Acer inoxidable

Grau Grau A
Estàndard DIN 125-2

Diàmetre

Φ1.7,Φ1.8,Φ2.2,Φ2.5,Φ2.7,Φ2.8,Φ3.2,Φ3.7,Φ4.3,Φ5.3,Φ6.4,Φ7.4,Φ8.4,Φ10.5,Φ13,Φ15,Φ17,Φ19,Φ21,Φ23,Φ25,Φ27,Φ28,Φ29,Φ31,Φ33,Φ34,Φ36,Φ37,Φ39,Φ40,Φ41,Φ43,Φ46,Φ50,Φ52,Φ54,Φ57,Φ58,Φ60,Φ62,Φ66,Φ70,Φ74,Φ78,Φ82,Φ87,Φ93,Φ98,Φ104,Φ109,Φ114,Φ119,Φ124,Φ129,Φ134,Φ139,Φ144,Φ149,Φ155,Φ165
Per a la mida del fil M1.6,M1.7,M2,M2.3,M2.5,M2.6,M3,M3.5,M4,M5,M6,M7,M8,M10,M12,M14,M16,M18,M20,M22,M24,M26,M27,M28,M30,M32,M33,M35,M36,M38,M39,M40,M42,M45,M48,M50,M52,M55,M56,M58,M60,M64,M68,M72,M76,M80,M85,M90,M95,M100,M105,M110,M115,M120,M125,M130,M135,M140,M145,M150,M160
Classe de propietat 300HV(HV300-400)
Acabar Llis / Brillant / Zincat





TAULA DE DIMENSIONS




product-1200-481

Mida
Φ1.7 Φ1.8 Φ2.2 Φ2.5 Φ2.7 Φ2.8 Φ3.2 Φ3.7 Φ4.3 Φ5.3 Φ6.4 Φ7.4 Φ8.4 Φ10.5 Φ13 Φ15
M Per a la mida del fil
d min{0}}mida nominal
màx
dc mida màxima=nominal
min
h Mida nominal
màx
min
da màx
min
r
M1.6 M1.7 M2 M2.3 M2.5 M2.6 M3 M3.5 M4 M5 M6 M7 M8 M10 M12 M14
1.7 1.8 2.2 2.5 2.7 2.8 3.2 3.7 4.3 5.3 6.4 7.4 8.4 10.5 13 15
1.84 1.94 2.34 2.64 2.84 2.94 3.38 3.88 4.48 5.48 6.62 7.62 8.62 10.77 13.27 15.27
4 4.5 5 6 6 7 7 8 9 10 12 14 16 20 24 28
3.70 4.20 4.70 5.70 5.70 6.64 6.64 7.64 8.64 9.64 11.57 13.57 15.57 19.48 23.48 27.48
0.3 0.3 0.3 0.5 0.5 0.5 0.5 0.5 0.8 1 1.6 1.6 1.6 2 2.5 2.5
0.35 0.35 0.35 0.55 0.55 0.55 0.55 0.55 0.9 1.1 1.8 1.8 1.8 2.2 2.7 2.7
0.25 0.25 0.25 0.45 0.45 0.45 0.45 0.45 0.7 0.9 1.4 1.4 1.4 1.8 2.3 2.3
2 2.1 2.6 2.9 3.1 3.2 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7 15.7
1.8 1.9 2.4 2.7 2.9 3 3.4 3.9 4.5 5.5 6.6 7.6 9 11 13.5 15.5
0.15 0.15 0.15 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.4 0.4 0.4 0.4
Mida
Φ17 Φ19 Φ21 Φ23 Φ25 Φ27 Φ28 Φ29 Φ31 Φ33 Φ34 Φ36 Φ37 Φ39 Φ40 Φ41
M Per a la mida del fil
d min{0}}mida nominal
màx
dc mida màxima=nominal
min
h Mida nominal
màx
min
da màx
min
r
M16 M18 M20 M22 M24 M26 M27 M28 M30 M32 M33 M35 M36 M38 M39 M40
17 19 21 23 25 27 28 29 31 33 34 36 37 39 40 41
17.27 19.33 21.33 23.33 25.33 27.33 28.33 29.33 31.39 33.62 34.62 36.62 37.62 39.62 40.62 41.62
30 34 37 39 44 50 50 50 56 60 60 66 66 72 72 72
29.48 33.38 36.38 38.38 43.38 49.38 49.38 49.38 55.26 58.80 58.80 64.80 64.80 70.80 70.80 70.80
3 3 3 3 4 4 4 4 4 5 5 5 5 6 6 6
3.3 3.3 3.3 3.3 4.3 4.3 4.3 4.3 4.3 5.6 5.6 5.6 5.6 6.6 6.6 6.6
2.7 2.7 2.7 2.7 3.7 3.7 3.7 3.7 3.7 4.4 4.4 4.4 4.4 5.4 5.4 5.4
17.7 20.2 22.4 24.4 26.4 28.4 30.4 31.4 33.4 35.4 36.4 38.4 39.4 41.4 42.4 43.6
17.5 20 22 24 26 28 30 31 33 35 36 38 39 41 42 43
0.4 0.6 0.7 0.7 0.7 0.7 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.3
Mida
Φ43 Φ46 Φ50 Φ52 Φ54 Φ57 Φ58 Φ60 Φ62 Φ66 Φ70 Φ74 Φ78 Φ82 Φ87 Φ93
M

Per a la mida del fil

d min{0}}mida nominal
màx
dc mida màxima=nominal
min
h Mida nominal
màx
min
da màx
min
r
M42 M45 M48 M50 M52 M55 M56 M58 M60 M64 M68 M72 M76 M80 M85 M90
43 46 50 52 54 57 58 60 62 66 70 74 78 82 87 93
43.62 46.62 50.62 52.74 54.74 57.74 58.74 60.74 62.74 66.74 70.74 74.74 78.74 82.87 87.87 93.87
78 85 92 92 98 105 105 110 110 115 120 125 135 140 145 160
76.80 83.60 90.60 90.60 96.60 103.60 103.60 108.60 108.60 113.60 118.60 123.40 133.40 138.40 143.40 158.40
7 7 8 8 8 9 9 9 9 9 10 10 10 12 12 12
8 8 9 9 9 10 10 10 10 10 11 11 11 13.2 13.2 13.2
6 6 7 7 7 8 8 8 8 8 9 9 9 10.8 10.8 10.8
45.6 48.6 52.6 54.6 56.6 60 63 65 67 71 75 79 83 87 92 97
45 48 52 54 56 59 62 64 66 70 74 78 82 86 91 96
1.3 1.3 1.3 1.3 1.3 1.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2
183 220 294 284 330 431 425 472 458 492 586 626 749 953 996 1250
1.3 1.3 1.3 1.3 1.3 1.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2
Mida
Φ98 Φ104 Φ109 Φ114 Φ119 Φ124 Φ129 Φ134 Φ139 Φ144 Φ149 Φ155 Φ165
M Per a la mida del fil
d min{0}}mida nominal
màx
dc mida màxima=nominal
min
h Mida nominal
màx
min
da màx
min
r
M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M160
98 104 109 114 119 124 129 134 139 144 149 155 165
98.87 104.87 109.87 114.87 119.87 125 130 135 140 145 150 156 166
165 175 180 185 200 210 220 220 230 240 250 250 250
163.40 173.40 178.40 183.15 198.15* 208.15 218.15 218.15 228.15 238.15 248.15 248.15 248.15
12 14 14 14 14 16 16 16 16 18 18 18 18
13.2 15.2 15.2 15.2 15.2 17.2 17.2 17.2 17.2 19.2 19.2 19.2 19.2
10.8 12.8 12.8 12.8 12.8 14.8 14.8 14.8 14.8 16.8 16.8 16.8 16.8
102 108 113 118 123 128 133 138 143 148 153 159 169
101 107 112 117 122 127 132 137 142 147 152 158 168
2 2 2 2 2 2 2 2 2 2 2 2 2
①Al text estàndard, φ119 correspon al valor mínim dc de 188,15, però la desviació corresponent aquí hauria de ser d'1,85 mm, és a dir, el valor mínim real és 200-1.85=198,15 mm. (A DIN 522, quan h és inferior a 4 i el grau del producte és de classe A, la tolerància dimensional de d2 és h15 i la desviació corresponent és d'1,85 mm quan dc és de 200 mm).
②Material:
1) acer, classe de duresa 300HV, duresa HV 300-400 (apagat i temperat)
2) acer inoxidable, classe de duresa 300HV, duresa HV 300-400 (apagat i temperat); material (grup d'acer) A2, A4, F1, C1 o C4
3) Les volanderes poden estar fetes de metalls no fèrrics o altres materials, subjecte a acord
4)Per a h no superior a 0,5 mm, la duresa ha de ser HV 2 i per a h superior a 0,5 mm, HV 10.





Inquiry AYA



DETALLS DEL PRODUCTE






product-1200-374



AVANTATGES DEL PRODUCTE




product-1200-650



AVANTATGES DE LES VOLANTES LLES D'ACER INOXIDABLE


●Una rentadora plana d'acer inoxidable sembla un disc pla i és molt duradora.

●No hi ha cap funció de bloqueig a la rentadora plana, però podeu utilitzar-la per evitar danys a la superfície d'acoblament.

●El principal avantatge d'utilitzar la rentadora plana d'acer inoxidable és que millora la superfície entre els components. També podeu utilitzar-lo com a separador entre superfícies.

●Trobareu una superfície de suport llisa quan utilitzeu la rentadora plana d'acer inoxidable amb un fixador.

●A AYA Fasteners disposem d'un equip per comprovar la qualitat de les rentadores llises abans de lliurar-les al vostre destí.

●Si compres rentadores planes d'acer inoxidable a granel, podràs fer un tracte a un preu raonable.





INSPECCIÓ DE QUALITAT






Quality Check-AYA Fasteners



EMBALAJAMENT I CÀRREGA DE CONTENIDORS




Packing-AYA Fasteners



ESCENARIS D'ÚS






Usage-AYA Fasteners



PER QUÈ AYA?




AYA-advantage

AYA ofereix serveis exclusius a més de 1000 membres de tot el món cada any, amb un sistema de solució de servei de cadena únic, només cal que feu clic al ratolí per obtenir la solució de fixació exclusiva i gaudir dels serveis porta a porta.
