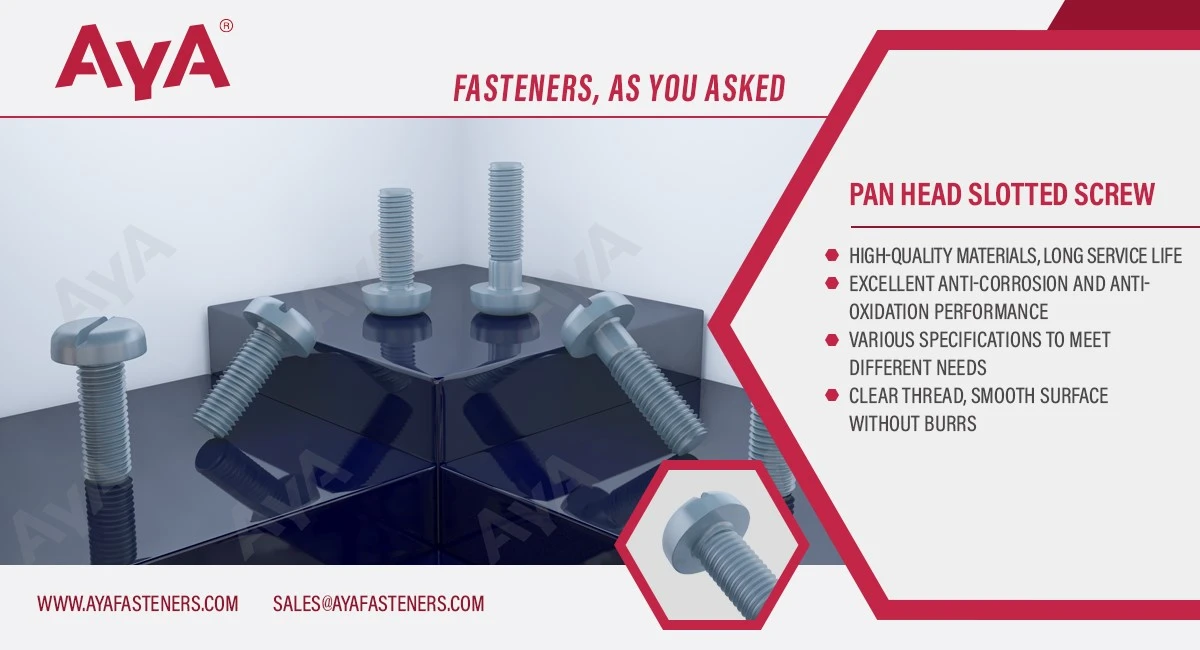

Cargol ranurat de capçal panoràmic





DESCRIPCIÓ DEL PRODUCTE

---



nom del producte	Cargol ranurat de capçal panoràmic
També Anomenat	Cargols de capçal ranurat
Material	Acer carboni
Estàndard	JIS B 1101
Classe de propietat	4.6/4.8, 5.6, 5.8, 6.8, 8.8, 9.8, 10.9, 12.9
Diàmetre	M1.6, M2, M2.5, M3, (M3.5), M4, M5, M6, M8, M10, M1, M1.2, (M1.4), M1.6, M2, M2.5, M3, (M3.5), M4, M5, M6, M8
Acabar	Pla, òxid negre, zincat, galvanitzat per immersió en calent, oxidació, dacromet, fosfatació, electroplaca de cadmi, niquelat
Tipus de capçal	Pan Head
Tipus de conducció	Ranura interna
Tipus de fil	Fil gruixut / Fil fi
Longitud del fil	Fil complet / Fil parcial
Estàndard alternatiu	ISO 158, ASME B 18.6.3, ANSI/ASME B 18.6.7M



TAULA DE DIMENSIONS

---





Diàmetre nominal d		M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	M8	M10
P	Brea	0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
b	Min	25	25	25	25	38	38	38	38	38	38
dk	=Mida nominal màxima	3.2	4	5	5.6	7	8	9.5	12	16	20
	Min	2.9	3.7	4.7	5.3	6.64	7.64	9.14	11.57	15.57	19.48
k	=Mida nominal màxima	1	1.3	1.5	1.8	2.1	2.4	3	3.6	4.8	6
	Min	0.86	1.16	1.36	1.66	1.96	2.26	2.86	3.3	4.5	5.7
n	Mida nominal	0.4	0.5	0.6	0.8	1	1.2	1.2	1.6	2	2.5
	Màx	0.6	0.7	0.8	1	1.2	1.51	1.51	1.91	2.31	2.81
	Min	0.46	0.56	0.66	0.86	1.06	1.26	1.26	1.66	2.06	2.56
t	Min	0.35	0.5	0.6	0.7	0.8	1	1.2	1.4	1.9	2.4

Diàmetre nominal d		M1	M1.2	(M1.4)	M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	M8
P	Brea	0.25	0.25	0.3	0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25
dk	=Mida nominal màxima	2	2.3	2.6	3	3.5	4.5	5.5	6	7	9	10.5	14
	Min	1.7	2	2.2	2.6	3.1	4.1	5	5.5	6.5	8.4	9.8	13.2
k	Mida nominal	0.65	0.8	0.9	1	1.3	1.7	2	2.3	2.6	3.3	3.9	5.2
	Màx	0.75	0.9	1	1.1	1.4	1.8	2.15	2.45	2.75	3.45	4.1	5.4
	Min	0.55	0.7	0.8	0.9	1.2	1.6	1.85	2.15	2.45	3.15	3.7	5
n	Màx	0.42	0.42	0.42	0.55	0.75	0.95	0.95	1.15	1.15	1.4	1.4	1.8
	=Mida nominal mínima	0.32	0.32	0.32	0.4	0.6	0.8	0.8	1	1	1.2	1.2	1.6
t	Mida nominal	0.3	0.4	0.5	0.55	0.7	0.9	1.1	1.25	1.4	1.8	2.1	2.8
	Màx	0.35	0.45	0.6	0.65	0.8	1.05	1.25	1.45	1.6	2.1	2.4	3.3
	Min	0.25	0.35	0.4	0.45	0.6	0.75	0.95	1.05	1.2	1.5	1.8	2.3





DETALLS DEL PRODUCTE

---







AVANTATGES DEL PRODUCTE

---







AVANTATGES DEL cargol ranurat de capçal cilindre

---





1. Aquest cargol s'escull per a aplicacions que necessiten un bon acabat i una junta forta.

2. Té una superfície de suport plana, capçals amples i costats corbats/xamfranats. La part superior és lleugerament abovedada o plana.

3. El cargol té ranures i s'acciona amb un tornavís especialment dissenyat.

4. El lent de fons pla és ideal per a aplicacions de baix parell.

5. AYA FASTENERS es dedica a lliurar els cargols en el menor temps possible.

6. El nostre control de qualitat comprova la qualitat dels nostres cargols abans de posar-los a la venda.
